Speichersteuerung |
|
|
| |
|
|
|||
|
| |
|
|
|||
|

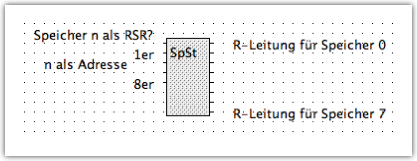

| Symbol |
|
|
|||
|
|  |
|
|
|||
|
| Beschreibung |
|
|
|||
|
| Die Ausgänge der Speichersteuerung sorgen dafür, dass alle Speicherzellen als Ringschieberegister arbeiten. Nur ein Register (dessen Adresse kann über die Eingänge 2-5 eingestellt werden) verhält sich anders. Für dieses Register kann über den ersten Pin eingegeben werden, ob es auch Ringschieberegister ist, oder ob es einen neuen Wert annehmen kann. |
|
|
|||
|
| Spezifikation |
|
|
|||
|
|
|
|
||||||
|
|||||||||
|

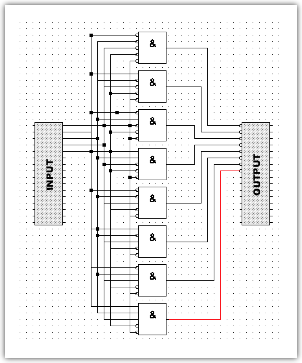

| Aufbau |
|
|
|||
|
|  |
|
|
|||
|
| |
|
|
|||
|
|
||
|
|||
