H2-Handbuch

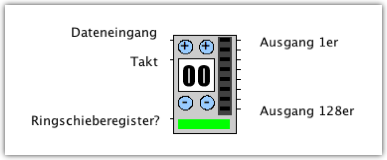

			Symbol

			Beschreibung

			Ein 8bit-Ringschieberegister kann eine Dezimalzahl zwischen 0 und 255 speichern. Sie ist der zentrale Speicherbaustein der H2.

			Spezifikation

Eingänge	Ausgänge
1) Daten	1) 1er Stelle
2) Takt	2-8) 2er bis 128er
3) Ringschieberegister?

Steht bei einem Eingang am Schluss ein Fragezeichen, so ist diese Leitung eine Steuerleitung. Ist die vor dem Fragezeichen beschriebene Eigenschaft gegeben, so muss eine 1 angelegt werden ("wahr"), andernfalls eine 0 ("falsch).

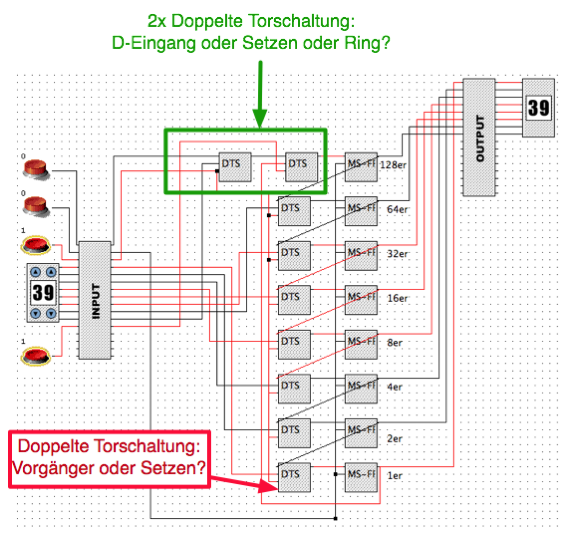

			Aufbau

			Erläuterung

			Beachte: für das erste MS-FF wird eine dreifache Torschaltung benötigt, da entweder:

			der Dateneingang D an an das MS-FF weitergeben werden soll oder über die Binäreingabe von aussen direkt gesetzt werden soll oder im Ringschiebebetrieb der Ausgang des letzten MS-FFs (siehe auch die Zeichnung!) anliegen soll

			Gesteuert wird diese Entscheidung über die Schalter Setzen und Ringschieberegister.
